達人多軸鉆床的初步選型
瀏覽量：491次 發布時間：2016-04-18 14:45:59

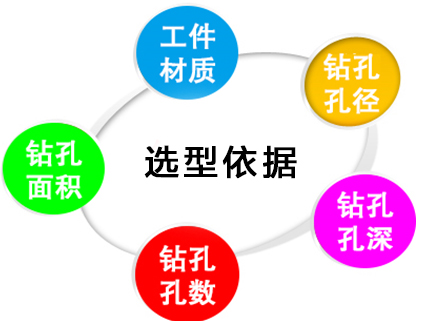

首先要根據加工工件的材質、鉆孔參數來初步選型。
常規機型選型
工件材質一般為HRC35 以下黑色金屬、鑄鐵、有色金屬及不銹鋼等，根據工件鉆削孔徑大小和加工面積，來選擇常規機型。
示例一 工件鉆削孔徑（鉆頭）大小在Φ3～Φ7mm內，最小中心距要求在24mm以上
加工面積在300*300mm內，可選機型ZB5207*12
示例二 工件鉆削孔徑（鉆頭）大小在Φ3～Φ13mm內，ER20最小中心距要求在30mm以上
加工面積在300*300mm內，可選機型ZB5213*12、ZK5213*12、ZB6213*12、ZK6213*12、ZB6413*24
加工面積在300*500mm內，可選機型ZK5213*24、ZB6213*24、ZK6213*24、ZB6413*24
示例三 工件鉆削孔徑（鉆頭）大小在Φ14～Φ23mm內，鉆桿莫氏二號，要求最小中心距要求在42mm以上
加工面積在290*290mm內，可選機型ZB5223*6、ZK5223*6、ZB6223*6、ZK6223*6、ZB6223*12、ZK6223*12
加工面積在290*500mm內，可選機型ZK5223*12、ZB6223*12、ZK6223*12、ZB6223*24、ZK6223*24
示例四 工件鉆削孔徑（鉆頭）大小在Φ24～Φ32mm內，鉆桿莫氏三號，最小中心距要求在65mm以上
加工面積在600*650mm內，可選機型ZB5232*12

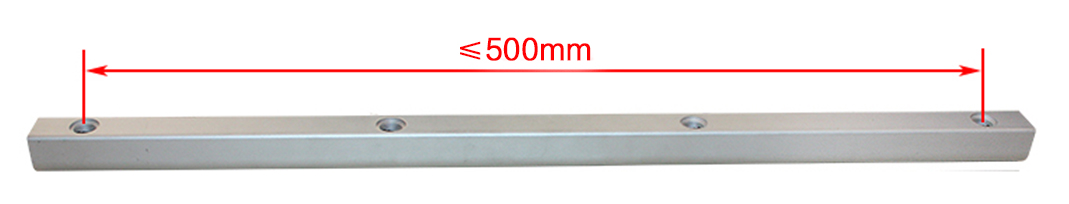

一字機選型
示例一 工件鉆削孔徑（鉆頭）大小在Φ3～Φ13mm內，ER20要求最小中心距30mm以上
加工面積在50*500mm內，可選機型ZB5213*6-Z、ZK5213*6-Z
示例二 工件鉆削孔徑（鉆頭）大小在Φ14～Φ23mm內，莫氏二號要求最小中心距42mm以上
加工面積在50*500mm內，可選機型ZB5223*4-Z、ZK5223*4-Z、ZK6223*6-Z
