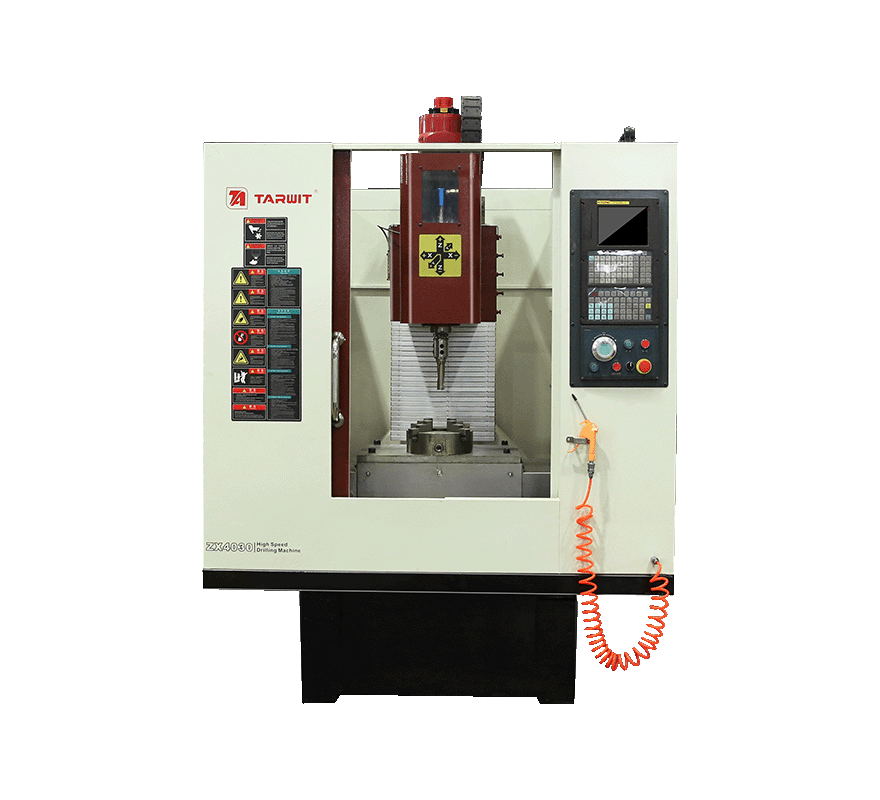

ZX4030
高速鉆床
高速主軸，中心出水內冷卻，CNC系統靈活控制各種孔位
主要技術參數
高速鉆床 | 單位 | ZX4030 |
加工方式 | — | 鉆攻一體 |
控制形式 | — | 數控 |
布局形式 | — | 立式 |
最大軸數 | pcs | 1（單軸） |
鉆攻范圍 | mm | Φ8~Φ23 |
最大鉆孔直徑 | mm | Φ30（在抗拉強度為500-600MPa的材料上） |
最大攻絲直徑 | mm | M16/M18（鋼件/鑄件） |
最大進給力 | kgf | 800 |
主軸最大扭矩 | N.m | 65 |
主軸端至工作臺距離范圍 | mm | 200~550 |
工作臺面積 | mm | 380*600 |
Z軸線軌面到主軸中心距離 | mm | 380 |
最大行程（X軸/Y軸/Z軸） | mm | 400/300/350 |
快速進給速度（X軸/Y軸/Z軸） | m/min | 4 |
主軸轉速 | r/min | 0~4000 |
定位精度 | mm | 0.02/300 |
工作臺承重 | kg | 200 |
變速方法 | — | 伺服調速 |
主軸馬達 | kw | 5.5KW(35N.m) |
伺服電機功率（X軸/Y軸） | kw | 1KW（10N.m）/1KW（10N.m） |
主軸冷卻泵 | kw | 1.1 |
操作界面 | — | CNC |
機床外形尺寸 | mm | 1450*1600*2400 |
重量 | kg | 3000 |
達人機床保留更改產品設計與規格的權利,如有變更恕不另行通知。如有產品圖片與實物有區別,以實物為準。如有任何編輯錯漏或翻譯上的錯誤,望廣大客戶諒解。
