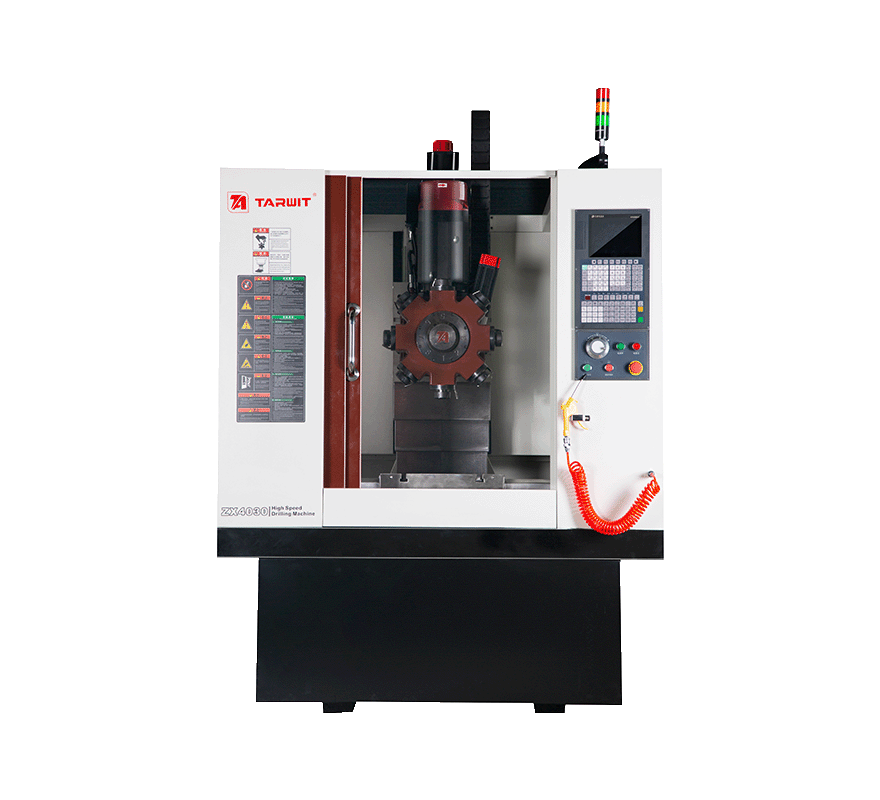

DTZ4030-8
刀塔式鉆攻中心
CNC數控系統，8角伺服刀塔，快速換刀，鉆、攻、倒、銑多樣化加工
主要技術參數
8軸刀塔式鉆攻中心技術參數 | |
最大鉆孔直徑（在抗拉強度為500-600MPa的材料上） | DTZ4030-8 |
φ26mm | |
最大攻絲直徑（鋼件/鑄件） | M16/M18 |
最大攻絲直徑（鋁件） | M24 |
最大進給抗力 | 4KN |
主軸最大扭矩 | 47.8N.m |
主軸伺服電機功率 | 7.5KW(47.8N.m) |
X軸伺服電機功率 | 1.5KW（10N.m） |
Y軸伺服電機功率 | 1.5KW（10N.m） |
Z軸伺服電機功率 | 2.36KW（15N.m） |
主軸轉速范圍 | 0-3000r/min |
工作臺大小 | 360*450mm |
快速進給速度（X軸） | 12米/分 |
快速進給速度（Y軸） | 12米/分 |
快速進給速度（Z軸） | 12米/分 |
換刀伺服電機（3000轉） | 0.75KW |
換刀時間 | 0.4s/45度 |
換刀軸線誤差 | ≤0.03 |
各主軸重復定位精度 | ≤0.005 |
氣動鎖緊壓力 | 1500KG/0.4Mp |
X軸最大行程 | 400mm |
Y軸最大行程 | 300mm |
Z軸最大行程 | 450mm |
Z軸線軌面到主軸中心距離 | 382mm |
T型槽 | 3-（18） |
主軸端至工作臺距離 | 0～450mm |
主軸型式 | ER40 |
數控系統 | KT838MVC |
定位精度 | 0.02/300mm |
工作臺承重 | 200KG |
機床外形尺寸 | 1550*2000*2400mm |
機床重量 | 2500KG |
達人機床保留更改產品設計與規格的權利,如有變更恕不另行通知。如有產品圖片與實物有區別,以實物為準。如有任何編輯錯漏或翻譯上的錯誤,望廣大客戶諒解。
